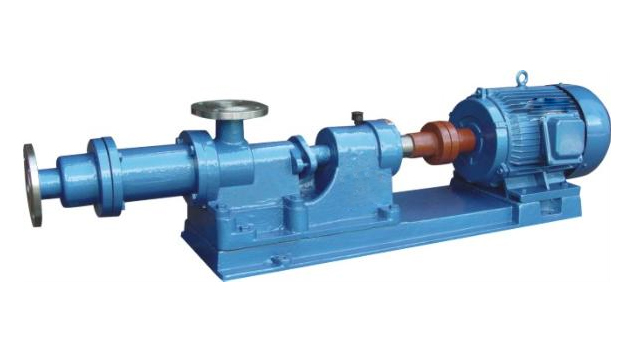

產品概述: I-1B系列濃漿泵是單螺桿式容積回轉泵,該泵利用偏心單螺桿的螺桿在雙螺旋襯套內的轉動,使?jié)鉂{液沿螺旋槽由吸入口推移至排出口,實現泵的輸送功能。 本泵廣泛應用于化工、制藥、釀造、造紙、食品等單位。 結構材質型式: I-1BA型:殼體鑄鐵、傳動件為一般鋼材,適用于一般中性濃漿液輸送。 I-1BB型:傳動件(主軸、螺桿和繞軸)為不銹鋼制造,適用于一般微酸、堿漿液輸送。
I-1BF型:傳勸件和接觸漿液的泵殼均由不銹鋼制造,適用于食品、制藥、及腐蝕性漿液的輸送。 橡膠襯套有一般耐磨橡膠,食品用橡膠和耐油橡膠供用戶選擇。 傳動方式有電機與泵軸直接傳動、電機經減速機與泵直接傳動和電機經三角皮帶輪與泵傳動供用戶選購。 配用電動機有一般封閉式、防爆式和電磁調速式電機。
特 點: 1、 可輸送高濃度高粘度(<1000PaS)及含有顆粒有懸浮漿液。 2、 輸送液流穩定,無過流、脈動及攪拌、剪切漿液現象。 3、 排出壓力與轉速無關,低流量也可保持高的排出壓力。 4、 流量與轉速成正比,通過變速機構或高速電機可實現流量調節。 5、 自吸能力強,不用裝底閥可直接抽吸液體。 6、 泵可逆轉,液體流向由泵的旋轉方向來改變,適用于管道需反正向沖洗的場合。 7、 運轉平穩、振動、噪聲小。 8、 結構簡單、拆裝維修方便。
性能參數:
| 型號 |
理論流量 (MPa) (m3/h) |
流量 (T/時) |
揚程 (m) |
吸程 (m) |
進出口徑 |
轉速 (r/min) |
配用電機 (KW) |
工作壓力 (kg/cm2) |
| I-1B寸 |
2.39 |
1.5 |
50 |
2 |
25 |
960 |
1.1 |
5 |
| I-1.5B寸 |
5.2 |
3.2 |
80 |
3 |
40 |
960 |
2.2 |
8 |
| I-2B寸 |
8.85 |
5.6 |
80 |
3 |
50 |
960 |
3 |
8 |
| I-2.5B寸 |
10.6 |
6.5 |
60 |
3 |
65 |
960 |
3 |
6 |
| I-3B寸 |
18.1 |
12 |
60 |
3 |
75 |
960 |
5.5 |
6 |
| I-4B寸 |
24 |
16 |
60 |
3 |
100 |
960 |
7.5 |
6 |
| I-5B寸 |
36 |
25 |
60 |
3 |
125 |
960 |
11 |
6 |
| I-6B寸 |
38 |
30 |
60 |
3 |
150 |
960 |
15 |
6 | |
