XBD-W型臥式消防泵概述：
XBD-W型臥式消防泵系臥式單吸結構,是新開發生產的節能系列產品。其性能參數及技術指標符合有關標準,具有效率高、運行噪音低、抗汽蝕性能好、結構合理、使用壽命長等顯著優點。XBD-W型消防泵全系列共有5個品種40個規格,其性能范圍額定流量為5～40L/s,壓力范圍為0.18～2.0MPa,配套功率范圍為2.2～180kW,口徑范圍為φ50～φ150mm。XBD-W型消防泵組可供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于消防系統增壓送水、也可應用于廠礦給排水、高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。
XBD-W型消防泵產品用途：
XBD-W型系列消防專用泵適用于消防管道增壓送水。供輸送清水或物理化學性質類似于清水的其它液體進行增壓之用。使用介質溫度不超過80℃,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌,遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。
XBD-W型臥式消防泵性能：
泵性能范圍
額定流量 5L/s～200L/s
額定壓力 0.30MPa～1.5MPa
轉速 2900r/min；1450r/min；980r/min
泵進口壓力≤0.3MPa
泵大工作壓力≤1.6MPa
泵進、出口口徑65～350mm
XBD-W型臥式消防泵產品特性：
泵為單級單吸離心泵，安裝形式為立式或臥式。
可根據現場使用條件、多方式安裝。并依賴流量、揚程要求采用并、串聯方式增加所需流量、揚程。
軸承采用低噪音封閉軸承，出廠時已注入潤滑脂，可保證連續運行兩年以上。且組件同心度高，泵葉輪具有極好的動平衡，運行無振動，改善了使用環境。
泵軸封為機械密封，解決了常規離心泵填料的嚴重滲漏，增加了使用壽命，確保運行場地干凈整潔。
泵轉動時可能產生摩擦的零件均采用耐磨，耐腐蝕及高抗咬合的材料組合以確保運行可靠，降低噪聲，同時避免產生銹水，堵塞噴淋等消防器件，大大延長了使用壽命和停機后生銹咬死現象。

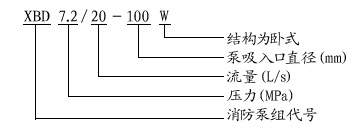

XBD-W型臥式消防泵型號意義
 |
|
型 號 |
流量Q
(L/s) |
壓力P
(MPa) |
轉速n
(r/min) |
效率η
(%) |
功率N
(Kw) |
必需汽蝕余量
(NPSH)r(m) |
|
XBD1.8/5-50W |
5 |
0.18 |
1450 |
65 |
2.2 |
3.2 |
|
XBD2.7/5-50W |
5 |
0.27 |
1450 |
65 |
3 |
3.2 |
|
XBD3.6/5-50W |
5 |
0.36 |
1450 |
65 |
4 |
3.2 |
|
XBD4.5/5-50W |
5 |
0.45 |
1450 |
65 |
5.5 |
3.2 |
|
XBD5.4/5-50W |
5 |
0.54 |
1450 |
65 |
5.5 |
3.2 |
|
XBD6.3/5-50W |
5 |
0.63 |
1450 |
65 |
7.5 |
3.2 |
|
XBD7.2/5-50W |
5 |
0.72 |
1450 |
65 |
7.5 |
3.2 |
|
XBD8.1/5-50W |
5 |
0.81 |
1450 |
65 |
7.5 |
3.2 |
|
XBD2.3/10-75W |
10 |
023 |
1450 |
68 |
5.5 |
3.0 |
|
XBD3.4/10-75W |
10 |
0.34 |
1450 |
68 |
7.5 |
3.0 |
|
XBD4.6/10-75W |
10 |
0.46 |
1450 |
68 |
11 |
3.0 |
|
XBD5.5/10-75W |
10 |
0.55 |
1450 |
68 |
11 |
3.0 |
|
XBD6.9/10-75W |
10 |
0.69 |
1450 |
68 |
15 |
3.0 |
|
XBD8.0/10-75W |
10 |
0.80 |
1450 |
68 |
15 |
3.0 |
|
XBD9.2/10-75W |
10 |
0.92 |
1450 |
68 |
18.5 |
3.0 |
|
XBD10.3/10-75W |
10 |
1.03 |
1450 |
68 |
18.5 |
3.0 |
|
XBD2.9/20-100W |
20 |
0.29 |
1450 |
72 |
11 |
3.5 |
|
XBD4.3/20-100W |
20 |
0.43 |
1450 |
72 |
15 |
3.5 |
|
XBD5.8/20-100W |
20 |
0.58 |
1450 |
72 |
22 |
3.5 |
|
XBD7.2/20-100W |
20 |
0.72 |
1450 |
72 |
30 |
3.5 |
|
XBD8.6/20-100W |
20 |
0.86 |
1450 |
72 |
30 |
3.5 |
|
XBD10.1/20-100W |
20 |
1.01 |
1450 |
72 |
37 |
3.5 |
|
XBD11.5/2W0-100W |
20 |
1.15 |
1450 |
72 |
45 |
3.5 |
|
XBD13.0/20-100W |
20 |
1.30 |
1450 |
72 |
45 |
3.5 |
|
XBD4.2/25-125W |
25 |
0.42 |
1450 |
73 |
22 |
3.5 |
|
XBD6.3/25-125W |
25 |
0.63 |
1450 |
73 |
30 |
3.5 |
|
XBD8.4/25-125W |
25 |
0.84 |
1450 |
73 |
45 |
3.5 |
|
XBD10.5/25-125W |
25 |
1.05 |
1450 |
73 |
55 |
3.5 |
|
XBD12.6/25-125W |
25 |
1.26 |
1450 |
73 |
75 |
3.5 |
|
XBD14.7/25-125W |
25 |
1.47 |
1450 |
73 |
75 |
3.5 |
|
XBD16.8/25-125W |
25 |
1.68 |
1450 |
73 |
90 |
3.5 |
|
XBD18.9/25-125W |
25 |
1.89 |
1450 |
73 |
90 |
3.5 |
|
XBD5.8/45-150W |
25 |
0.58 |
1450 |
73 |
45 |
3.0 |
|
XBD8.7/45-150W |
25 |
0.87 |
1450 |
73 |
75 |
3.0 |
|
XBD11.6/45-150W |
25 |
1.16 |
1450 |
73 |
90 |
3.0 |
|
XBD14.5/45-150W |
25 |
1.45 |
1450 |
73 |
110 |
3.0 |
|
XBD17.4/45-150W |
25 |
1.74 |
1450 |
73 |
135 |
3.0 |
|
XBD20.3/45/150W |
25 |
2.03 |
1450 |
73 |
155 |
3.0 |
|
XBD23.2/45-150W |
25 |
2.32 |
1450 |
73 |
180 |
3.0 |
|
XBD26.1/45-150W |
25 |
2.61 |
1450 |
73 |
180 |
3.0 | | | |
