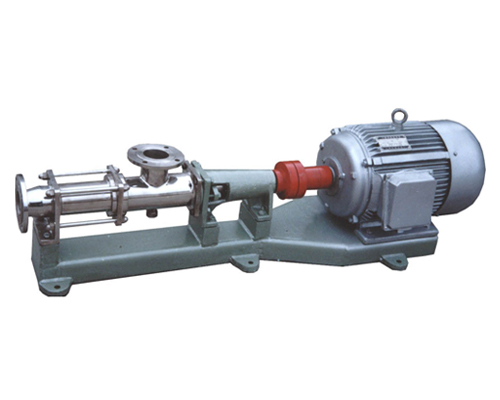

GF型單螺桿泵（整體不銹鋼）
|
| |
單螺桿泵在發達國家已廣泛使用，國外多數稱單螺桿泵“莫諾泵”《MONOPUMPS》，德國稱“偏心轉子泵”。由于其優良的性能，近年來在國內的應用范圍也在迅速擴大。它的大特點是對介質的適應性強、流量平穩、壓力脈動小、自吸能力高，這是其它任何泵種所不能替代的。我們對國外（如：德、英、法、日本等國）生產的單螺桿泵及國內同行業的產品，作了分析與研究，博取眾長，對自已的產進行不斷的改革創新。目前我單位的產品已自成一體系，壓力為0.4∽1.2MPa,可滿足廣大用戶對單螺桿泵的不同需求。我單位生產的泵，質量可靠，實行三包，價格也相對較低，同時確保備件的正常供應。本單位熱忱為廣大用戶服務，接受用戶對特殊要求單螺桿泵的設計和制造任務。
|
|
 |
一般來說單螺桿泵可作為一種通用泵。運行速度可高可低,泵的出口額定壓力可隨泵的級數增加而增加,每增加一級,壓力就增加0.6MPa,所以使用范圍極廣:環境保護、船舶工業、石油工業、醫藥、日化、釀造業、建筑工業、采礦工業、化學工業、印刷、造紙工業。

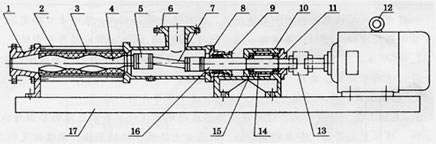

結構說明
|
|
|
1 |
出料腔 |
5 |
萬向節總成 |
9 |
填料壓蓋 |
13 |
連軸器 |
|
2 |
拉桿 |
6 |
吸入管 |
10 |
軸承座 |
14 |
軸套 |
|
3 |
螺桿套 |
7 |
連節軸 |
11 |
軸承蓋 |
15 |
軸承 |
|
4 |
螺桿軸 |
8 |
填料壓蓋 |
12 |
電動機 |
16 |
傳動軸 |
|
|
|
|
|
|
|
17 |
底座 | |
|
| | | |
|
|
|
型號 |
轉速
r/min |
流量
m3/h |
壓力
MPa |
電機
KW |
揚程
m |
進口
mm |
出口
mm |
|
G20-1 |
960 |
0.8 |
0.6 |
0.75 |
60 |
25 |
25 |
|
G25-1 |
960 |
2 |
0.6 |
1.5 |
60 |
32 |
25 |
|
G25-2 |
960 |
2 |
1.2 |
2.2 |
120 |
32 |
25 |
|
G30-1 |
960 |
5 |
0.6 |
2.2 |
60 |
50 |
40 |
|
G30-2 |
960 |
5 |
1.2 |
3.0 |
120 |
50 |
40 |
|
G35-1 |
960 |
8 |
0.6 |
3.0 |
60 |
65 |
50 |
|
G35-2 |
960 |
8 |
1.2 |
4.0 |
120 |
65 |
50 |
|
G40-1 |
960 |
12 |
0.6 |
4.0 |
60 |
80 |
65 |
|
G40-2 |
960 |
12 |
1.2 |
5.5 |
120 |
80 |
65 |
|
G50-1 |
960 |
20 |
0.6 |
5.5 |
60 |
100 |
80 |
|
G50-2 |
960 |
20 |
1.2 |
7.5 |
120 |
100 |
80 |
|
G60-1 |
960 |
30 |
0.6 |
11 |
60 |
125 |
100 |
|
G60-2 |
960 |
30 |
1.2 |
15 |
120 |
125 |
100 |
|
G70-1 |
960 |
45 |
0.6 |
15 |
60 |
150 |
125 | | | |
|
 |
 |
|
