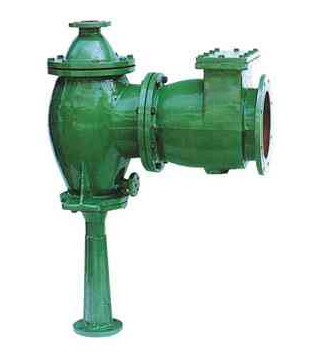

W系列不銹鋼水力噴射器
|
| |
水力噴射器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。它是利用一定壓力的水流通過對稱均布成一頓斜度的噴咀噴出,聚合在一個焦點上。由于噴射水流速震高,于是周圍形成負壓使器室內產生真空、另外由于二次蒸汽與噴射水流直接接觸,進行熱交換,絕大部份的蒸汽冷凝成水,少量未被冷凝的蒸汽與不凝結的氣體亦由于與高速噴射的水流互相摩擦,混合與擠壓,通過擴壓管被排除,使器室內形成更高的真空。水力噴射器應用極為廣泛,主要用于真空與蒸發系統,進行真空抽水、真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝,是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵以及一些輕工、國防部門廣泛需求的設備。但目前生產水力噴射器的制造廠較少,品種亦不齊,為此,我單位近年來不斷改進設計。采用多嘖咀與汽環(導向盤)等結構,以及用多級泵進水,低位安裝,只需安裝高度4.5米,完善與提高了其工作性能,具有一定的先進性、是真空冷凝設備的一種革新。
| W系列不銹鋼水力噴射器性能參數表: |
|
型 號 |
蒸發量 L/h
立升/小時 |
真空度MPa
毫米汞柱 |
揚程
m |
流量
m3/h |
|
W-100L |
100 |
0.097(680-720) |
45 |
18 |
|
W-20L |
200 |
0.097(680-720) |
45 |
18 |
|
W-300L |
300 |
0.097(680-720) |
45 |
18 |
|
W-400L |
400 |
0.097(680-720) |
45 |
18 |
|
W-500L |
500 |
0.097(680-720) |
45 |
32 |
|
W-600L |
600 |
0.097(680-720) |
45 |
32 |
|
W-700L |
700 |
0.097(680-720) |
45 |
32 |
|
W-800L |
800 |
0.097(680-720) |
50 |
32 |
|
W-900L |
900 |
0.097(680-720) |
50 |
32 |
|
W-1000L |
1000 |
0.097(680-720) |
50 |
32 |
|
W-1200L |
1200 |
0.097(680-650) |
50 |
32 |
|
W-1500L |
1500 |
0.097(680-650) |
50 |
32 |
|
W-1800L |
1800 |
0.097(680-650) |
50 |
108 |
|
W-2000L |
2000 |
0.097(680-650) |
50 |
108 |
|
W-3000L |
3000 |
0.097(680-650) |
50 |
108 |
|
備注:以上各種型號,安裝高度＞4.5m,氣體水壓試驗0.6MPa無泄漏. | | |
|
 |
 |
|
